氧化钙块状物的抗压强度测试

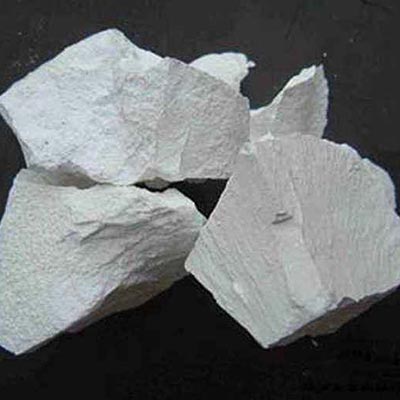

　　氧化钙块状物抗压强度测试需通过标准试验方法获取可靠数据，其核心步骤涵盖试样制备、试验操作及结果计算。

　　试样制备需严格把控尺寸与精度。通常采用立方体试件，边长可选100mm、150mm或200mm，具体尺寸需根据块状物中骨料大粒径确定。试件成型后需在温度20±5℃、相对湿度大于50%的室内静置1-2天，随后拆模并转移至标准养护室(温度20±2℃、相对湿度95%以上)养护，或在温度20±2℃的不流动氢氧化钙饱和溶液中养护至规定龄期。养护后的试件端面需磨平，确保平面度公差小于0.05mm，端面与试件轴线垂直度偏差不超过0.25°。

　　试验操作需采用连续均匀加荷方式。将试件置于压力试验机下压板上，调整球座使上压板与试件均匀接触。加荷速度根据试件预期强度分级调整：当抗压强度小于30MPa时，加荷速度取0.3-0.5MPa/s;强度在30-60MPa时，取0.5-0.8MPa/s;强度不小于60MPa时，取0.8-1.0MPa/s。记录试件破坏时的大荷载值，精确至1%。
