联系人:
柳经理
电话:17709626999
QQ:854855529
邮箱:854855529@qq.com

徐经理
电话:18155227370
QQ:174395137
邮箱:174395137@qq.com

地址:安徽省芜湖市无为县石涧高新技术新材料产业园

当前位置:首页 > 供应产品 > 氧化钙块状 > 氧化钙块状

内容详情

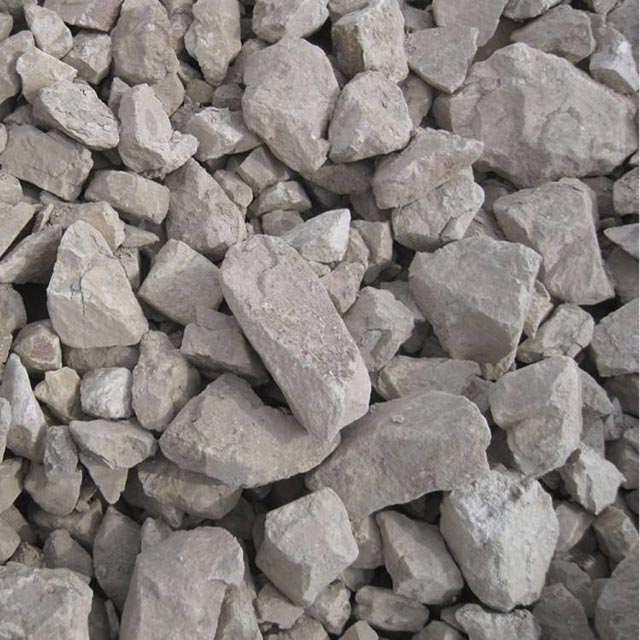

氧化钙块状

氧化钙块状


  氧化钙性质:

  物理性质

  白色或带灰色块状或颗粒。溶于酸类、甘油和蔗糖溶液,几乎不溶于乙醇。相对密度3.32~3.35。熔点2572℃。沸点2850℃。折光率1.838。

  化学性质

  氧化钙为碱性氧化物,对湿敏感。易从空气中吸收二氧化碳及水分。与水反应生成氢氧化钙(Ca(OH)2)并产生大量热,有腐蚀性。

  CaO+H2O==Ca(OH)2

  稳定性

  稳定

  危险标记

  20(碱性腐蚀品)

  氧化钙用途:

  1、可作填充剂,例如:用作环氧胶黏剂的填充剂;

  2、用作分析试剂,气体分析时用作二氧化碳吸收剂,光谱分析试剂,高纯试剂用于半导体生产中的外延、扩散工序,实验室氨气的干燥及醇类脱l水等。

  3、用作原料,可制造电石、纯碱、漂白粉等,也用于制革、废水净化,氢氧化钙及各种钙化合物;

  4、可用作建筑材料、冶金助熔剂,水泥速凝剂,荧光粉的助熔剂;

  5、用作植物油脱色剂,药物载体,土壤改良剂和钙肥;

  6、还可用于耐火材料、干燥剂;

  7、可配制农机1、2号胶和水下环氧胶黏剂,还用作与2402树脂预反应的反应剂;

  8、用于酸性废水处理及污泥调质;

  9、还可用作锅炉停用保护剂,利用石灰的吸湿能力,使锅炉水汽系统的金属表面保持干燥,防止腐蚀,适用于低压、中压、小容量汽包锅炉的长期停用保护;

  10、可以和水反应制备氢氧化钙,反应方程式:CaO+H?O=Ca(OH)?,属于化合反应。

  氧化钙块状安全措施

  防护措施

  呼吸系统防护:可能接触其粉尘时,建议佩戴自吸过滤式防尘口罩。

  眼睛防护:必要时,戴化学安全防护眼镜。

  防护服:穿防酸碱工作服。

  手防护:戴橡皮手套。

  其它:工作场所禁止吸烟、进食和饮水,饭前要洗手。工作毕,淋浴更衣。注意个人清洁卫生。

  泄漏处理

  泄漏:隔离泄漏污染区,限制出入。建议应急处理人员戴自吸过滤式防尘口罩,穿防酸碱工作服。不要直接接触泄漏物。

  小量泄漏:避免扬尘,用洁净的铲子收集于干燥、洁净、有盖的容器中。

  大量泄漏:喷雾状水控制粉尘,保护人员。

  灭火方法

  燃烧性:不燃

  灭火剂:干粉、二氧化碳、砂土。

  紧急处理

  吸入:迅速脱离现场至新鲜空气处。保持呼吸道通畅。如呼吸困难,给输氧。如呼吸停止,立即进行人工呼吸。就医。

  误食:误服者用水漱口,给饮牛奶或蛋清。就医。

  皮肤接触:立即脱去被污染衣着,先用植物油和矿物油清洗,再用大量流动清水冲洗。就医。

  眼睛接触:立即提起眼睑,用大量流动清水或生理盐水冲洗并就医。

  生石灰和熟石灰的区别之概念

  石灰有熟石灰和生石灰之分。熟石灰在一升水中溶解1.56克(20℃),它的饱和溶液称为“石灰水”,呈碱性,在空气中吸收二氧化碳而成碳酸钙沉淀。生石灰的主要成分是氧化钙(CaO),白色固体耐火难溶。将(CaO)含量高的石灰岩在通风的石灰窑中锻烧至900℃以上即得。是有吸水性,可用作干燥剂,民间常用以防止杂物回潮。与水反应(同时放出大量的热),或吸收潮湿空气中的水分,即成熟石灰[氢氧化钙Ca(OH)2,又称“消石灰”。

  氧化钙和氢氧化钙的区别和转化过程

  生石灰(CaO)与水反应生成氢氧化钙的过程,称为石灰的熟化或消化。反应生成的产物氢氧化钙称为熟石灰或消石灰。

  石灰熟化时放出大量的热,体积增大1—2.0倍。煅烧良好、氧化钙含量高的石灰熟化较快,放热量和体积增大也较多。工地上熟化石灰常用两种方法:消石灰浆法和消石灰粉法。

  生石灰熟化后形成的石灰浆中,石灰粒子形成氢氧化钙胶体结构,颗粒细(粒径约为1μm),比表面积很大(达10~30 m2/g),其表面吸附一层较厚的水膜,可吸附大量的水,因而有较强保持水分的能力,即保水性好。将它掺入水泥砂浆中,配成混合砂浆,可显著提高砂浆的和易性。

  石灰依靠干燥结晶以及碳化作用而硬化,由于空气中的二氧化碳含量低,且碳化后形成的碳酸钙硬壳阻止二氧化碳向内部渗透,也妨碍水分向外蒸发,因而硬化缓慢,硬化后的强度也不高,1:3的石灰砂浆28 d的抗压强度只有0.2~0.5 MPa。

  在处于潮湿环境时,石灰中的水分不蒸发,二氧化碳也无法渗入,硬化将停止;加上氢氧化钙微溶于水,已硬化的石灰遇水还会溶解溃散。因此,石灰不宜在长期潮湿和受水浸泡的环境中使用。

  石灰在硬化过程中,要蒸发掉大量的水分,引起体积显著收缩,易出现干缩裂缝。所以,石灰不宜单独使用,一般要掺入砂、纸筋、麻刀等材料,以减少收缩,增加抗拉强度,并能节约石灰。

  石灰具有较强的碱性,在常温下,能与玻璃态的活性氧化硅或活性氧化铝反应,生成有水硬性的产物,产生胶结。因此,石灰还是建筑材料工业中重要的原材料。

  生石灰和熟石灰虽然二者之间只有一字之差,但是从化学成份,物理特性上二者差别还是很大的。通过生石灰和熟石灰的转化和硬化过程中便可以看得出来,希望上面的内容大家看后,对生石灰和熟石灰有一定的认识和了解。


上一个 : 生石灰     下一个 : 氧化钙

热线电话
柳经理
17709626999
徐经理
18155227370
欢迎访问芜湖弘毅钙业手机网站

扫码进入手机站

关闭
